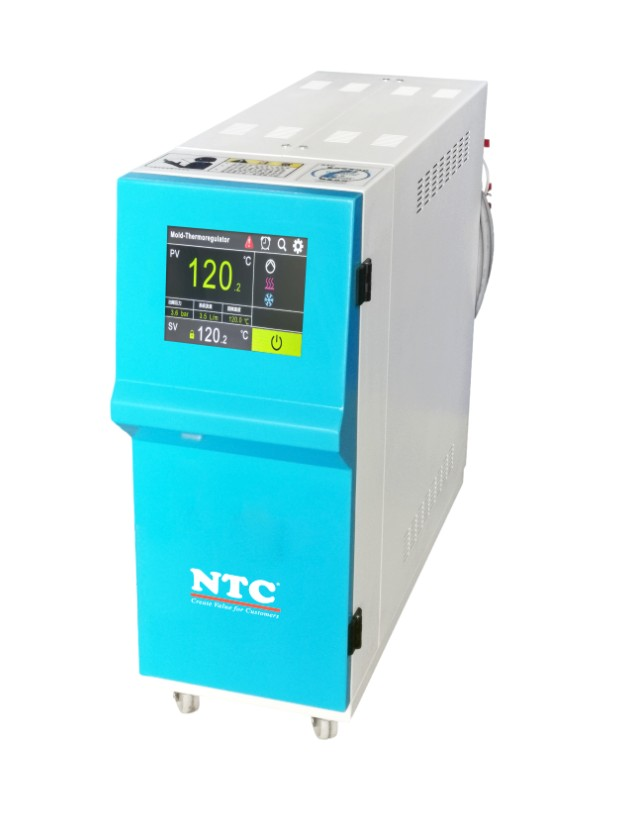

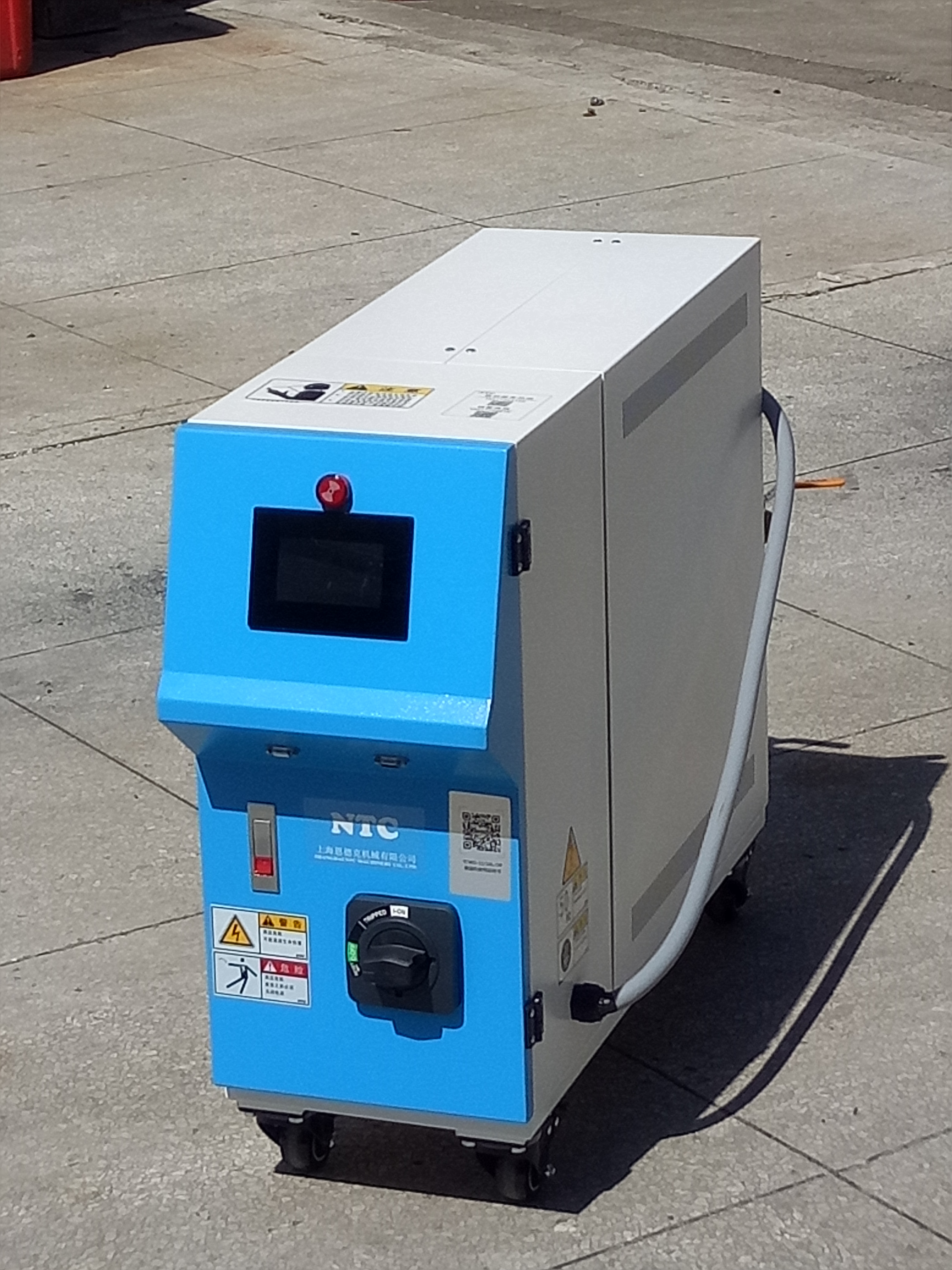

TCWD水式模温机
更新时间：2023-11-14
水式模温机是一种广泛应用于塑料注塑、橡胶成型、压铸等工业领域的热控设备。它以水为介质，通过循环泵将冷却水输送至模具或设备内部，实现对温度的精确控制。其温度控制采用PID方式，高±0.1℃。微电脑控制计算方式，PT100Ω温度探头，
- 上一篇： 没有了
- 下一篇： TCW(O)-II双控温模具温度控制机
TCWD水式模温机是一种用于塑料注塑加工中的设备，用于控制和维持模具温度的装置。它通过循环水来传递热量，以确保模具在注塑过程中保持稳定的温度。通常由一个水循环系统、加热元件、温度控制器和安全保护装置组成。它可根据需要提供恒温或变温的模具加热，以满足不同塑料材料的加工要求，并提高注塑产品的质量和生产效率。
TCWD水式模温机主要应用于模具的加热与恒温，可根据使用需求进行温度、流量等参数修改。相较于导热油，水的传热效果好，传热速度快，而且成本低，取得容易，加热效率更高，控温效果更好。
其中重要的一个特点就是降温速度快，由于机组通常是采用直接降温的方式，即冷却水直接通入热媒体管路，原来系统内的热水被排放掉，所以运水式模温机可以快速降低系统温度，而运油式模温机是采用间接冷却方式，即冷却水先将导热油的温度降低，然后再使用导热油降低设备的温度，这样降温速度就会慢一些了。
控制部分的感温探头将探测到的温度反馈至微电脑装置中，由微电脑装置控制是否进行加热或冷却，机械部分的循环泵负责整个工艺中的传热功能。
产品特点：
1、高精度特别适合精密成型。温度控制采用PID方式，高±0.1℃。微电脑控制计算方式，PT100Ω温度探头。
2、高信赖性长久稳定的使用寿命。采用国际品牌电器部件和水泵。管路全部采用不锈钢抗腐材料。加热升温及冷却速度更提高。
3、以人为本更为方便的操作和维护。触摸式按键，人性化快捷拆装设计。可实现通信遥控操作。
4、节省能源节能保温的多种措施。加热筒主要部分保温覆层。加热器和水泵电气的较佳选配。
5、高安全性创造安全的工作环境。5种以上自动故障蜂鸣报警保护功能。

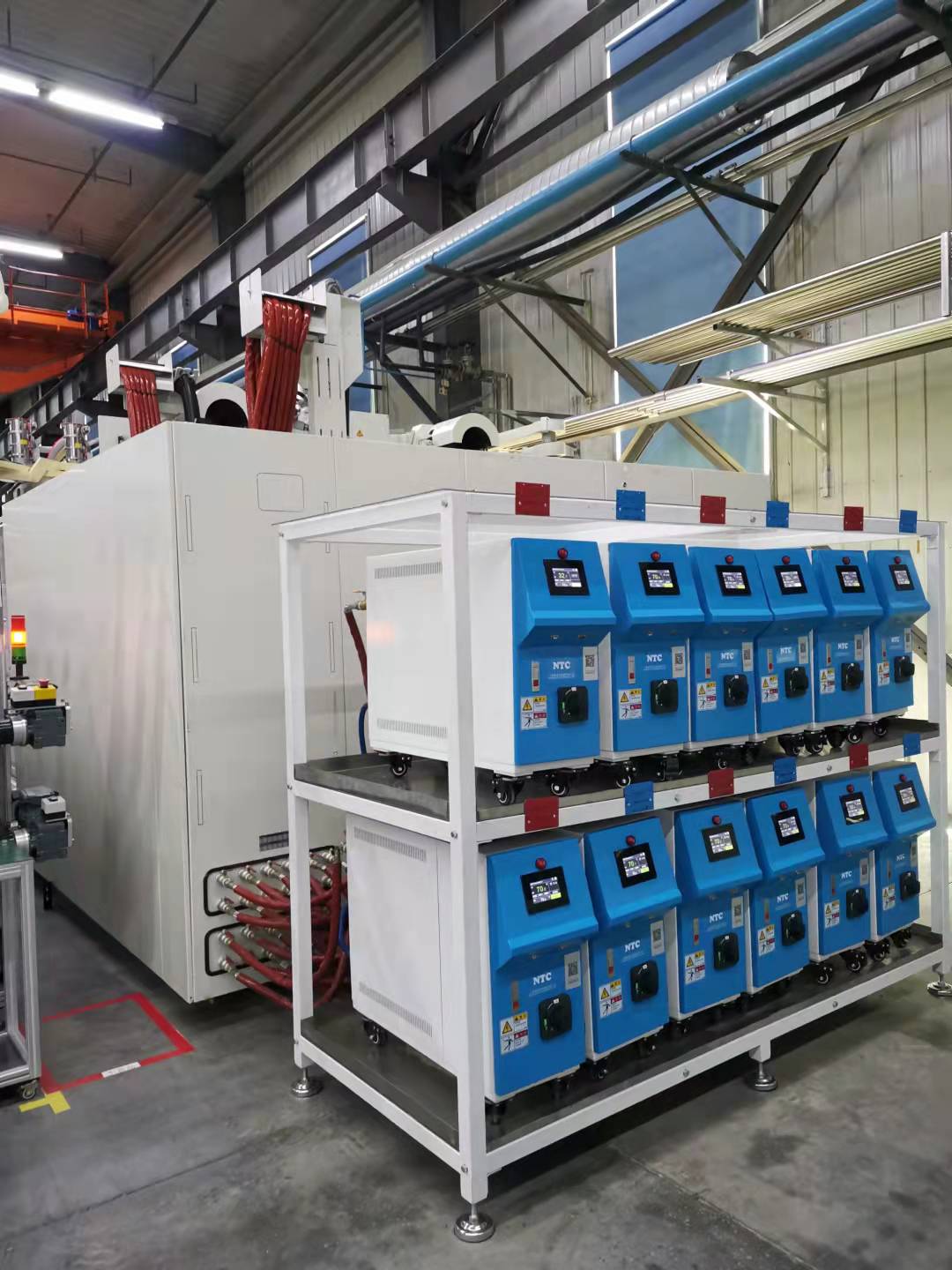

现场图片：
技术规格：(水式)
|
型号 Model |
TCWD-75L |
TCWD-200L |
TCWD-600L |
TCWD-1200L |
TCWD-24L |
TCWD-36L |
TCWD-200L- ‖ |
TCWD-600L- ‖ |
TCWD- 12 00L- ‖ |
|
|
温度控制范围 Max temperature range |
供水温度 Water in+10 ℃ ~ 120 ℃ |
|||||||||
|
使用媒体 Mectium |
清水 Softwater |
|||||||||
|
冷却方式 Cooling way |
直接冷却 Direct |
|||||||||
|
加热功率 Heating capacity （ kW ） |
3 |
6 |
9 |
12 |
24 |
36 |
6×2 |
9×2 |
12 ×2 |
|
|
水泵功率 Motor output （ kW ） |
0.37 |
0.37 |
0.75 |
1.5 |
2.2 |
2.2 |
0.37 ×2 |
0.75 ×2 |
1. 5 ×2 |
|
|
水泵 压力 Max pressure m(kgf/cm ² ) |
2 . 8 |
2 . 8 |
2 . 5 |
2 . 7 |
3 . 0 |
3 . 0 |
2 . 8 |
2 . 5 |
2.7 |
|
|
水泵流量 Max flow (L/min) |
42 |
42 |
135 |
160 |
315 |
315 |
42 × 2 |
135 × 2 |
160 × 2 |
|
|
冷却水进出口 CoolingWater |
1/2 〃 ×1 |
|||||||||
|
媒体进出口 Medium |
3/8 〃 ×2 |
3/8 〃 ×2 |
3/8 〃 ×4 |
3/8 〃 ×4 |
1/2 〃 ×4 |
1/2 〃 ×6 |
3/8 〃 ×2×2 |
3/8 〃 × 2 ×2 |
3/8 〃 × 2 ×2 |
|
|
电源电压 Power source |
380V,50Hz,3P 对应各国电压 Suitable for different countries |
|||||||||
|
总电气容量 Consumption Power （ kW ） |
3.37 |
6.37 |
9.75 |
13.5 |
26.2 |
38.2 |
12.74 |
19.5 |
27 |
|
|
冷却水量 Cooling water （ L/min ） |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
20 |
20 |
|
|
外形尺寸 Dimension L ×W×H |
长 （L）mm |
733 |
73 3 |
76 8 |
80 8 |
833 |
833 |
753 |
803 |
803 |
|
宽 （ W ） mm |
250 |
250 |
250 |
2 6 0 |
290 |
290 |
450 |
450 |
450 |
|
|
高 （H）mm |
645 |
6 45 |
6 85 |
7 05 |
764 |
764 |
704 |
744 |
744 |
|
|
机器重量 Weight （ kg ） |
50 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
80 |
|
